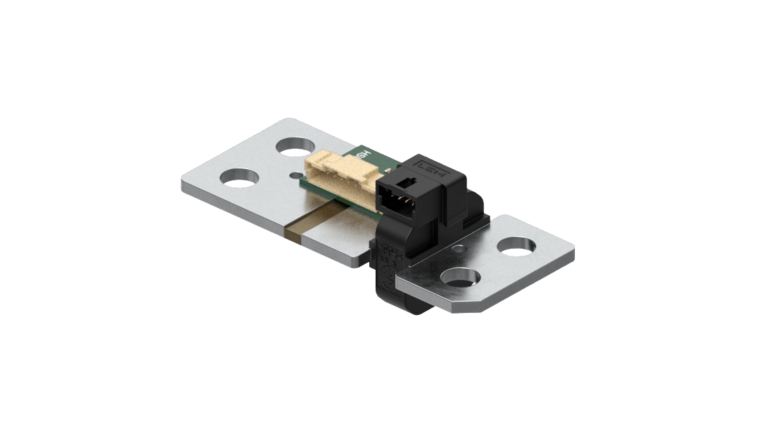

LEM - HSU03: Cảm biến dòng thông minh qua tính năng ratiometric

HSU03 với thiết kế tiên tiến kết hợp công nghệ shunt và cảm biến Hall hiệu ứng ratiometric, mang đến khả năng đo dòng điện cực kỳ chính xác trong dải rộng lên tới ±2000 A. Hoạt động ổn định trong điều kiện nhiệt độ khắc nghiệt từ –40 °C đến +125 °C, sản phẩm được tích hợp bảo vệ ESD 8 kV và cách điện 4.2 kV RMS, đảm bảo an toàn tối đa cho các ứng dụng điện áp cao. Tính năng ratiometric giúp tín hiệu đầu ra tỷ lệ với nguồn cấp, tăng độ tin cậy và dễ tích hợp vào các hệ thống điện tử ô tô. Từ BMS cho đến các hệ thống đo dòng tải cao, HSU03 là lựa chọn phù hợp cho những nhà sản xuất cần một giải pháp đo dòng hiệu suất cao, ổn định và tuân thủ nghiêm ngặt tiêu chuẩn an toàn ISO 26262.

Thông số kĩ thuật:

• Phạm vi đo: ±2000 A, RMS 500 A

• Độ chính xác: ±0.3 % ratiometric

• Phạm vi nhiệt độ: –40 °C đến +125 °C

• Chuẩn an toàn: ISO 26262; cách điện 4.2 kV

• Công nghệ: Shunt + Hall ratiometric

• Dễ tích hợp: Nguồn +5 V, thiết kế cơ khí thông dụng

Tại sao chọn HSU03?

1.  Hiệu năng chuyên biệt cho xe điện

• Đo dòng DC & AC lên tới ±2000 A (10 s), cực đại RMS 500 A — phù hợp tiêu chuẩn kiểm soát ắc quy ô tô mạnh mẽ và tin cậy.

• Công nghệ hybrid Shunt + Open-loop Hall effect, kết hợp đo trực tiếp qua shunt và đo cảm biến không tiếp xúc Hall, đảm bảo đa dạng ứng dụng cùng tính chính xác cao.

2. Chính xác & ổn định vượt trội

• Sai số tỷ lệ (ratiometric) chỉ ±0.3 %, độ nhạy lỗi ±1 %, tuyến tính tốt ±1 % ở ±1500 A.

• Độ drift nhiệt rất thấp: ±0.04 mV/°C độ offset, –0.03 %/°C độ nhạy, duy trì độ tin cậy trong điều kiện môi trường thay đổi.

3. Bền bỉ & an toàn cho môi trường khắc nghiệt

• Hoạt động ổn định ở –40 °C đến +125 °C, chịu được ESD 8 kV, test cách điện 4.2 kV RMS — đáp ứng tiêu chuẩn khắt khe cho hệ ắc quy ô tô.

• Tuân theo tiêu chuẩn ISO 26262 Functional Safety, đảm bảo an ninh hệ thống điện trong xe.

4. Bền bỉ & an toàn cho môi trường khắc nghiệt

• Nguồn cấp đơn giản +5 V DC, thiết kế ratiometric, dễ tích hợp vào ECU/MCU hiện có.

• Cấu tạo shunt hỗ trợ cơ khí dễ thiết lập: bắt chặt bằng M6/M8, phù hợp thiết kế busbar phẳng (độ phẳng ≤0,2 mm).

5. Ứng dụng chiến lược trong ngành

• Battery Management System (BMS): đo chính xác dòng sạc/xả, tối ưu hiệu suất và an toàn.

• Cầu nối cầu/dòng ắc quy: giám sát và ngắt kết nối trong các tình huống sự cố.

• Xe điện, xe hybrid và xe thương mại điện hóa: mọi môi trường vận hành khắc nghiệt đều phù hợp.

Ứng dụng:

• Hệ thống quản lý pin (Battery Management System – BMS)

• Đo dòng tải cao trong xe điện & hybrid

• Bảo vệ hệ thống điện áp cao (High Voltage Bus Monitoring)

• Ứng dụng trong xe thương mại điện hóa (e-Bus, e-Truck)
